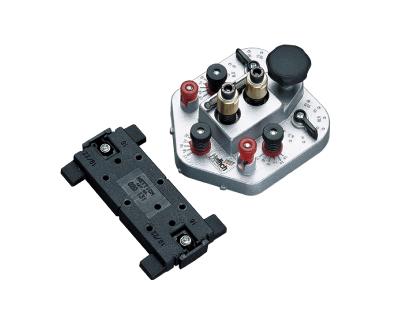

Szablon DrillJig Złącza, wiertło Ø30 mm

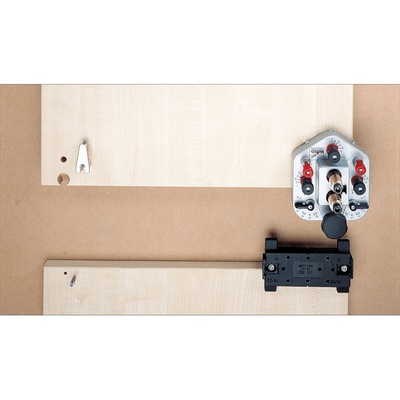

• Do precyzyjnego montażu złączy w produkcji seryjnej lub jednostkowej
• Precyzyjne, czyste, prostopadłe wiercenie
• Wiertła pokryte węglikami spiekanymi
• Nie występuje cofanie się wiertła przy rozpoczęciu wiercenia
• System 32: wiercenia ø 5 mm, odstęp 32 mm, odległość od przedniej krawędzi 37 mm
• Do rozbudowy przegrody
• Do wiertarek ręcznych lub wkrętarek akumulatorowych
• Do płyt o grubości 16 i 19 mm
• Do montażu następujących okuć:
  – złączy mimośrodowych VB 18 / 19 / 20 / 21/ 35 / 35M / 36 / 36M
  – złącza VB 135
  – złączy do półek VB 54 – 16 / 19 / 23 E Toolex

Zestaw składa się z:

• 1 szt. korpusu do nawierceń pod złącza
• 1 szt. korpusu do nawierceń pod trzpienie
• 1 szt. wiertła ø 10 mm (zamontowane)
• 1 szt. wiertła ø 30 mm (zamontowane), do VB 18 / 19 / 20 / 21
• 1 szt. trzpienia napędowego
